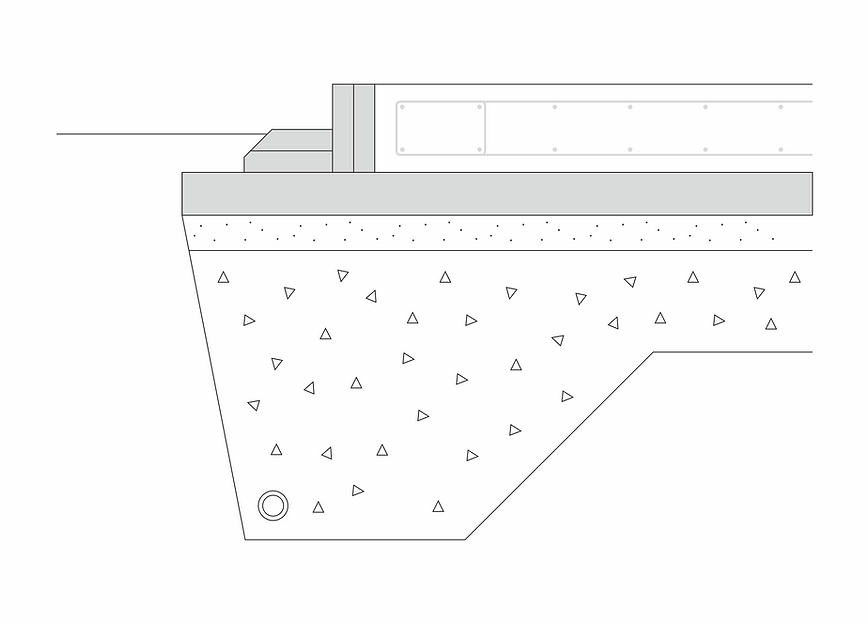

Wspomniana ostroga to przegłębienie obwodowe w podbudowie, które ma na celu wymienić grunt wysadzinowy na kruszywo niewysadzinowe w obszarze narażonym na przemarzanie. Przyjęło się, że przekrój ostrogi powinien obejmować grunt w promieniu co najmniej głębokości przemarzania
licząc od krawędzi płyty.
Powstaje pytanie czy tzw. ostroga jest konieczna w przypadku kiedy potrafimy zapobiec przemarznięciu podbudowy? Okazuje się, że nie jest to konieczne w myśl normy PN-81/B-03020:
1.2. Zakres stosowania normy. Norma dotyczy wszystkich rodzajów
budownictwa, z wyjątkiem przypadków objętych innymi normami; należy
przy tym uwzględniać dodatkowe wymagania dotyczące: (…)
– warunków eksploatacji obiektów, powodujących niekorzystne zjawiska i
procesy: (…) przemarzanie podłoża, (…) 2.2.2. Zalecenia szczegółowe.
Głębokość posadowienia powinna spełniać następujące warunki:
a) zagłębienie podstawy fundamentu w stosunku do powierzchni przyległego terenu nie powinno być mniejsze niż 0,5 m; projektowanie zagłębienia mniejszego niż 0,5 m wymaga uzasadnienia.
Można również odnieść się do Eurocodu PN-EN-1997-1:
6.4 Zagadnienia projektowe i wykonawcze
(1) Przy ustalaniu głębokości posadowienia fundamentu bezpośredniego
należy uwzględnić: (…)
– głębokość, powyżej które mogą wystąpić szkody spowodowane
przemarzaniem gruntu (…)
(2) Uszkodzenia spowodowane mrozem nie wystąpią, jeżeli:
– grunt nie jest wrażliwy na przemarzanie;
– spod fundamentu znajduje się poniżej głębokości przemarzania;
– stosuje się izolacje zapobiegające przemarzaniu.
(3) Dodatkowe informacje, dotyczące zabezpieczenia fundamentów budowli
przed mrozem, znajduje się w EN-ISO 13793:2002.
Odpowiednio ułożona izolacja pozioma już o szerokości około 50 cm od obrysu płyty fundamentowej budynku normalnie użytkowanego zapobiega wychładzaniu gruntu rodzimego na tyle, że jest on chroniony przed przemarznięciem. Izolacja ta nazywana jest opaską przeciwwysadzinową i dzięki niej nie ma potrzeby wymiany gruntu do strefy przemarzania, co jest udowodnione obliczeniami numerycznymi, a także empirycznie poprzez pomiary temperatur obiektów użytkowanych.
Stosowane przez nas rozwiązanie szalunku traconego wraz z opaską przeciwwysadzinową SLAB SYSTEM® jest pozytywnie ocenione przez najważniejszą specjalistkę do spraw zagadnień przemarzania gruntu – dr hab. inż. Irenę Ickiewicz, prof. PB.
Wybierając SLAB SYSTEM® masz pewność, że otrzymasz rozwiązanie przemyślane i aprobowane przez kadrę naukową w myśl obowiązujących norm budowlanych.
